Застосування та конструкція нафтового сепаратора
Сепаратори нафтопродуктів - це пристрої, призначені для установки перед скиданням води, яка може містити нафтопродукти, в систему дощової каналізації.
Сепаратори стандартно інтегровані з відстійником і оснащені фільтром з коалесцуючою вставкою.
Весь потік проходить через сепаратор, і його значення визначається як номінальне для даної конфігурації (тобто розмір фільтра та місткість відстійника).
Сепаратори нафтопродуктів призначені для:
• малої та середньої водозбірні,
• водозбірної зони з великим забрудненням (наприклад, АЗС, автомийки тощо)
Серія типів сепараторів включає два рішення:
• BSK з відстійником в 100-200 разів перевищує номінальну витрату
• TSK з відстійником мінімум в 300 разів більшим
Представлена пропозиція надходить безпосередньо від виробника коалесцуючих сепараторів Wobet-Hydret. З додатковими питаннями, в тому числі щодо ціни сепаратора, звертайтеся до нас.
Представлена пропозиція надходить безпосередньо від виробника коалесцуючих сепараторів Wobet-Hydret. З додатковими питаннями, в тому числі щодо ціни сепаратора, звертайтеся до нас.
Сепаратори нафтопродуктів - серії запропонованих типів
Пропоновані коалесційні сепаратори можна розділити на дві групи:
а) взяти на себе весь потік, з яких за рахунок відстійника виділяємо дві серії:
• BSK – сепаратори малої та середньої кількості осаду стічних вод;
• TSK - сепаратори великої кількості осаду стічних вод (в т.ч. автомийних).
b) оснащений системою грозового байпасу, що збільшує максимальну пропускну здатність:
• BSK-B, TSK-B – сепаратори із зливовим байпасом, що збільшує номінальну витрату в 5 разів;
• BSK-B2, TSK-B2 – сепаратори із зливовим байпасом, що збільшує витрату в 10
Зразковий вибір типу сепаратора нафтопродуктів по відношенню до поверхні:
| Водозбірна площа (вкрита бруківкою) |
Сепаратор, який переймає весь потік |
Сепаратор із зливовною байпасною установкою |
| 110 m2 |
TSK-1P |
TSK-3B
|
| 230 m2 |
TSK-3 |
| 300 m2 |
TSK-4 |
| 460 m2 |
BSK-6, TSK-6 |
| 610 m2 |
BSK-8, TSK-8 |
| 770 m2 |
BSK-10, TSK-10 |
| 1150 m2 |
BSK-15, TSK-15 |
| 1530 m2 |
BSK-20, TSK-20 |
BSK-6B, TSK-6B |
| 1920 m2 |
BSK-25, TSK-25 |
| 2300 m2 |
BSK-30, TSK-30 |
| 2690 m2 |
BSK-35, TSK-35 |
BSK-8B, TSK-8B
|
| 3070 m2 |
BSK-40, TSK-40 |
| 3460 m2 |
BSK-45, TSK-45 |
BSK-10B, TSK-10B |
| 3840 m2 |
BSK-50, TSK-50 |
| 4610 m2 |
BSK-60, TSK-60 |
BSK-15B, TSK-15B |
| 5380 m2 |
BSK-70, TSK-70 |
| 6150 m2 |
BSK-80, TSK-80 |
BSK-20B, TSK-20B |
| 7690 m2 |
BSK-100, TSK-100 |
РУЧНА МИЙКА ЛЕГКОВОГО АВТОМОБІЛЯ (від 1 до 2 одиниць тиску)
• витрата не менше 3 л/с з відстійником мінімальним об’ємом 900 л (пропонується ТСК-3 або ТСК-4)
РУЧНА МИЙКА ЛЕГКОВОГО ТА КОМЕРЦІЙНОГО ТРАНСПОРТУ
• сепаратор з відстійником мінімальним об’ємом 2500 л (пропонується ТСК-6)
АВТОМАТИЧНА МИЙКА
• витрата не менше 6 л/с з відстійником мінімальним об’ємом 5000 л (пропонується ТСК-6М)
Не знаєте, який коалесцуючий сепаратор вибрати? Зверніться безпосередньо до Wobet-Hydret, виробника коалесцуючих сепараторів, - наші технічні консультанти будуть раді надати допомогу в цьому питанні. Щоб дізнатися ціну обраного сепаратора, зв'яжіться з нами.

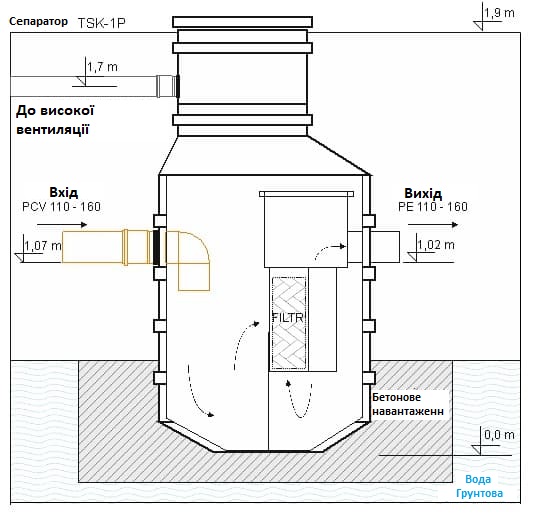

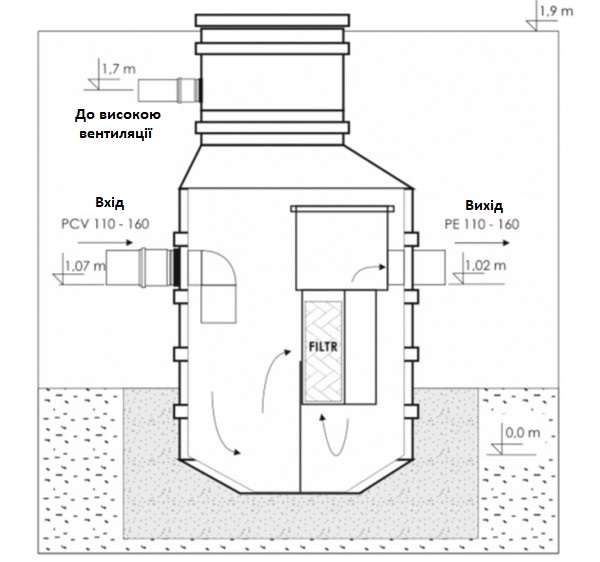

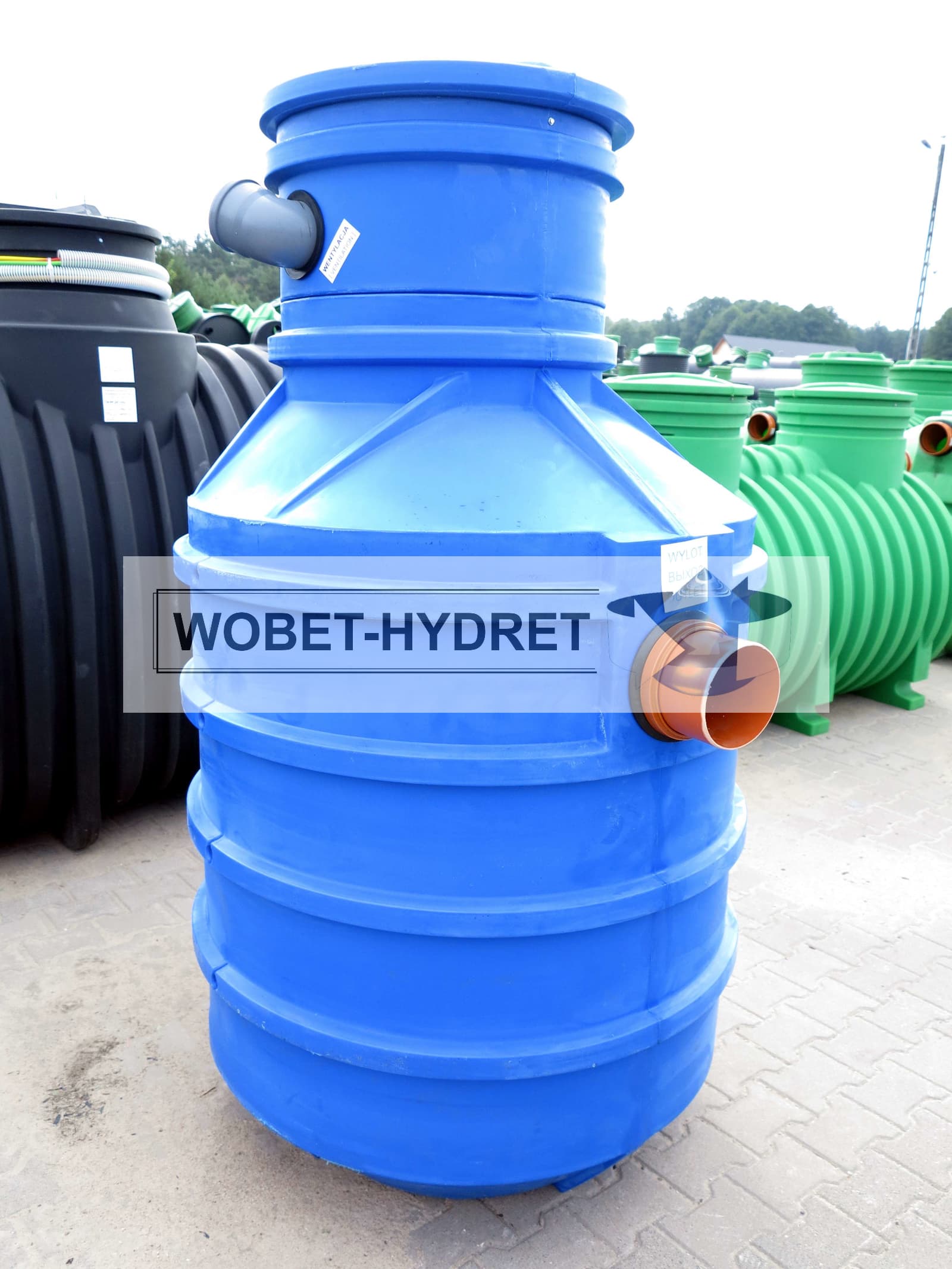

Коалесцуючий сепаратор TSK-1P

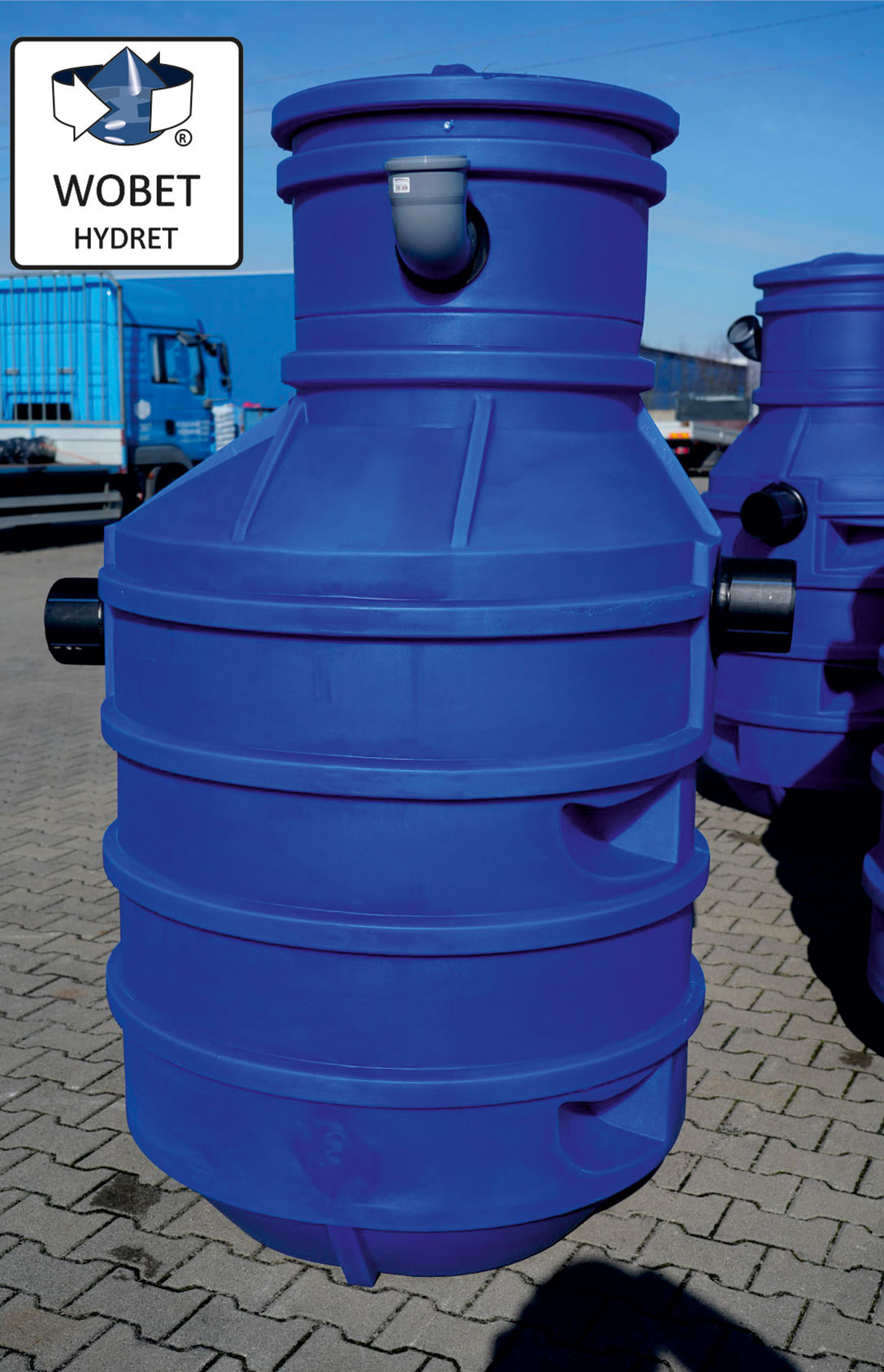

Пропонований сепаратор типу TSK-1P оснащений коалесцуючою вставкою і відстійником (пісколовкою).
Сепаратор TSK-1P є найменшим із серії типів сепараторів з коалесцуючим фільтром. Завдяки інтеграції відстійника в один корпус було створено компактне рішення, яке займає дуже малу площу, без шкоди для обслуговування.
Гігієнічний сертифікат: B-BK-60210-0177/21
| Тип |
Потік |
Ємність відстійника |
Під’єднувач |
Діаметр сепаратора |
Висота сепаратора |
| TSK-1P |
1,5 л/с |
600 літрів |
160 mm |
1,0 m |
1,9 m |

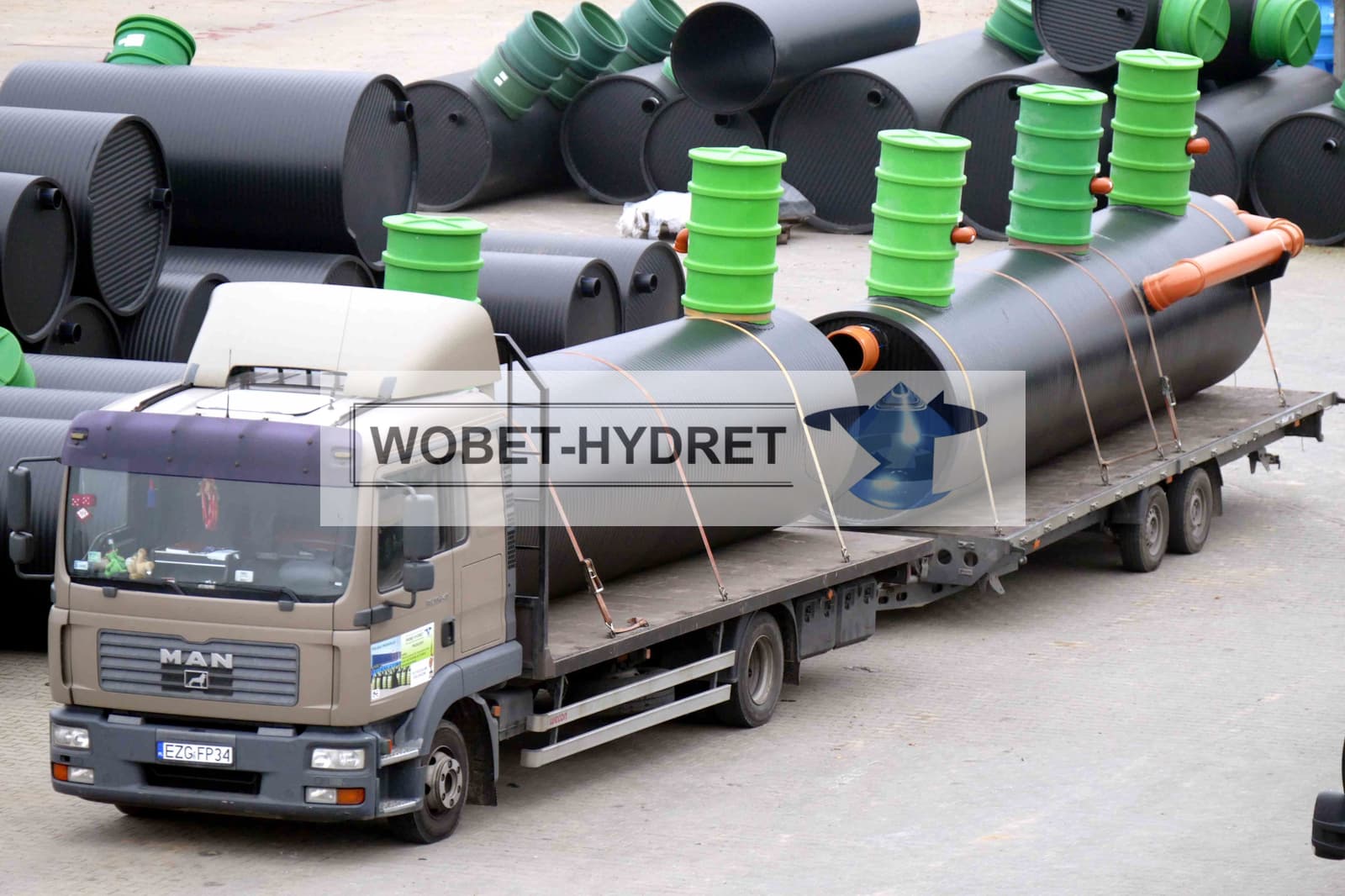

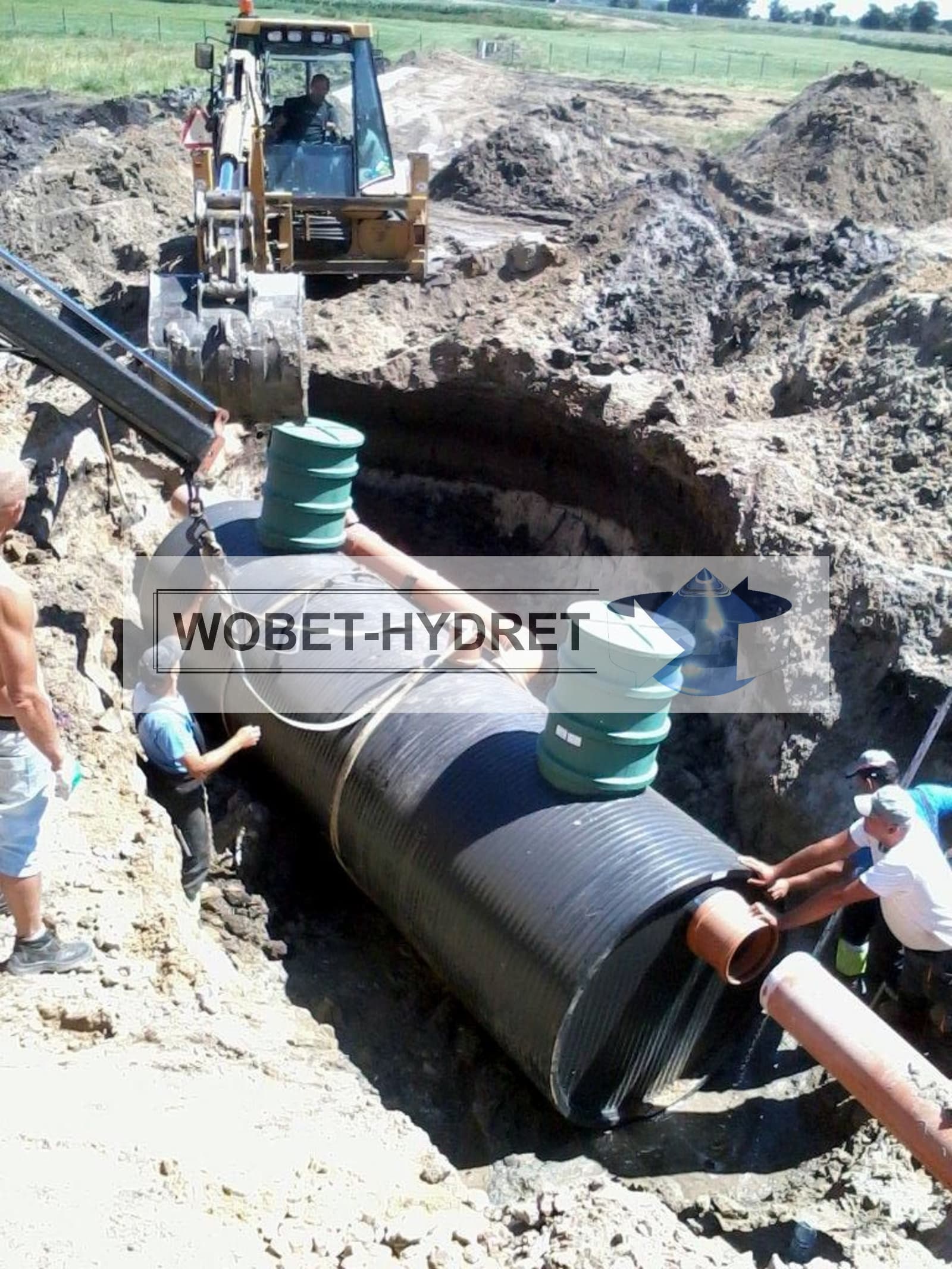

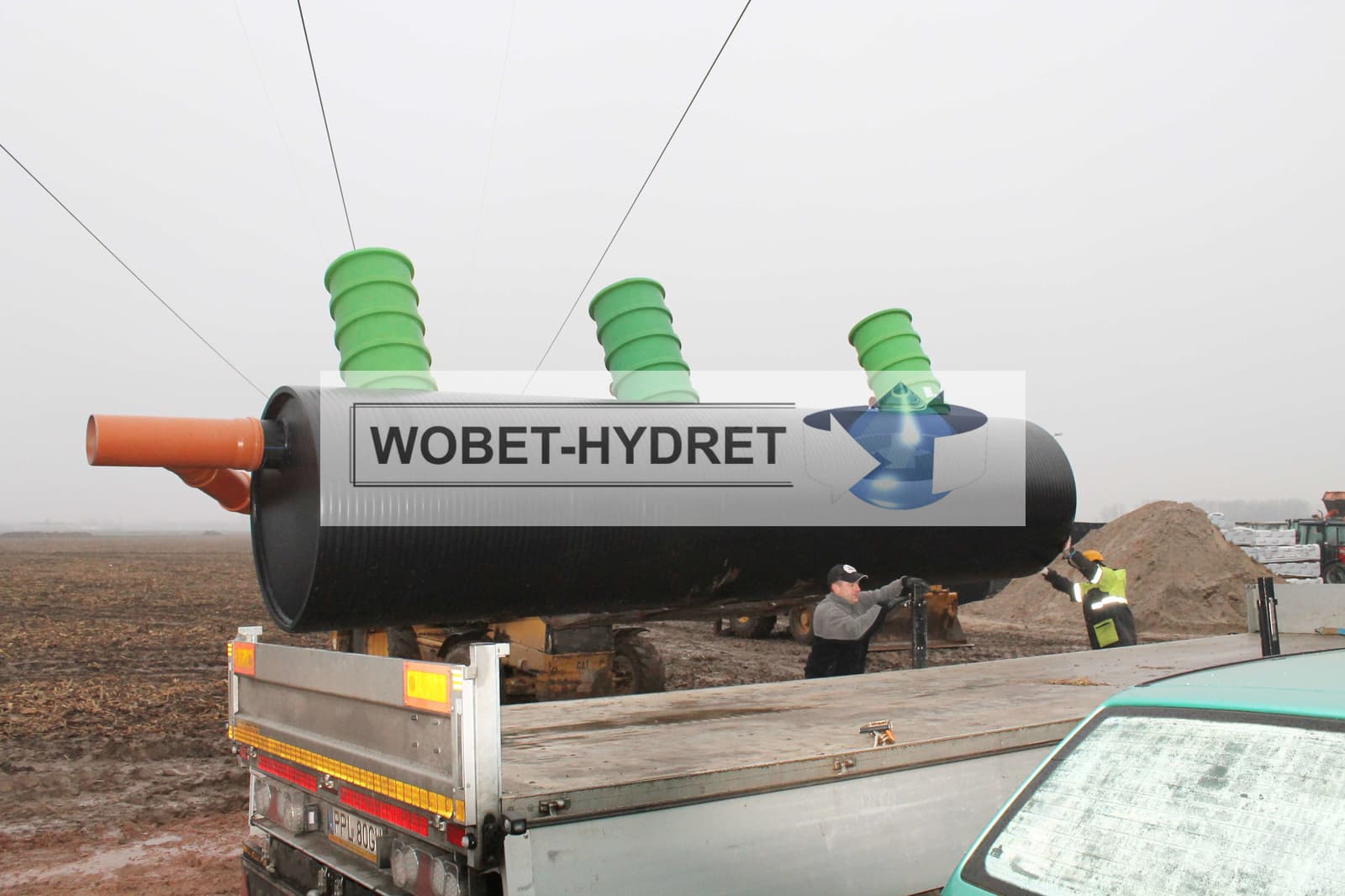

Коалесційні сепаратори BSK і TSK
Сепаратори типу BSK i TSK оснащені коалесційною вставкою і відстійником (пісковловлювачем). Сепаратори залежно від типу мають від 2 до 3 оглядових люків. Кожен люк має такий же діаметр, як і кришка - 0,6 м. Коалесцентні сепаратори можуть бути оснащені автоматичним закриванням зливу - додаткове обладнання.
Гігієнічний сертифікат: B-BK-60210-0177/21
Відповідність стандарту: PN-EN 858-1:2005/A1:2007, Гігієнічний сертифікат: HK/W/0512/01/2013
Тип
сепаратора |
Номінальний
потік |
Обсяг
відстійника |
Обсяг
зібраних масел |
Довжина |
Діаметр |
Висота припливу |
Діаметр входу/виходу |
Кількісіть люків |
| l/s |
l |
l |
m |
m |
m |
| TSK-3 |
3 |
900 |
200 |
2,0 |
1,2 |
1,04 |
160 |
2 |
| TSK-4 |
4 |
1200 |
270 |
2,9 |
1,2 |
1,00 |
160-200 |
2 |
| TSK-6 |
6 |
1200 |
270 |
2,9 |
1,2 |
1,00 |
160-200 |
2 |
| TSK-6 |
6 |
2500 |
550 |
4,6 |
1,2 |
1,00 |
160-200 |
2 |
| BSK-10 |
10 |
2000 |
280 |
3,1 |
1,5 |
1,26 |
160-200 |
2 |
| TSK-10 |
10 |
3000 |
420 |
4,3 |
1,5 |
1,26 |
160-200 |
2 |
| BSK-15 |
15 |
3000 |
420 |
4,3 |
1,5 |
1,23 |
200-250 |
2 |
| BSK-15 |
15 |
3000 |
420 |
4,8 |
1,5 |
1,15 |
250-315 |
2 |
| BSK-20 |
20 |
4000 |
560 |
6,0 |
1,5 |
1,23 |
200-250 |
2 |
| BSK-25 |
25 |
3000 |
420 |
4,8 |
1,5 |
1,23 |
200-250 |
2 |
| BSK-30 |
30 |
3000 |
420 |
5,4 |
1,5 |
1,23 |
200-250 |
2 |
| BSK-30 |
30 |
5000 |
700 |
6,5 |
1,5 |
1,15 |
200-315 |
2 |
| BSK-40 |
40 |
4000 |
560 |
6,0 |
1,5 |
1,15 |
200-315 |
2 |
| BSK-50 |
50 |
5000 |
700 |
7,1 |
1,5 |
1,15 |
200-315 |
3 |

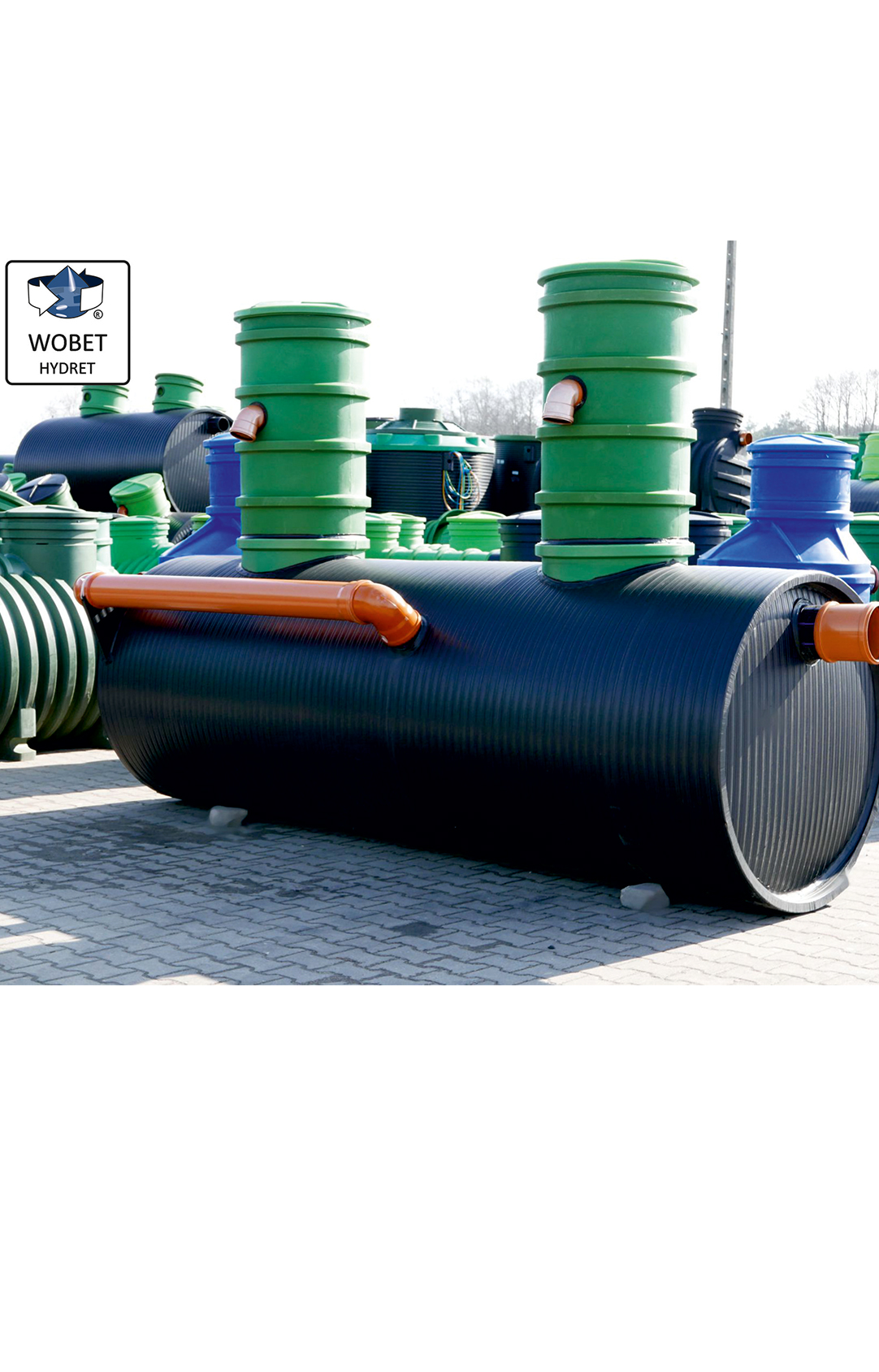

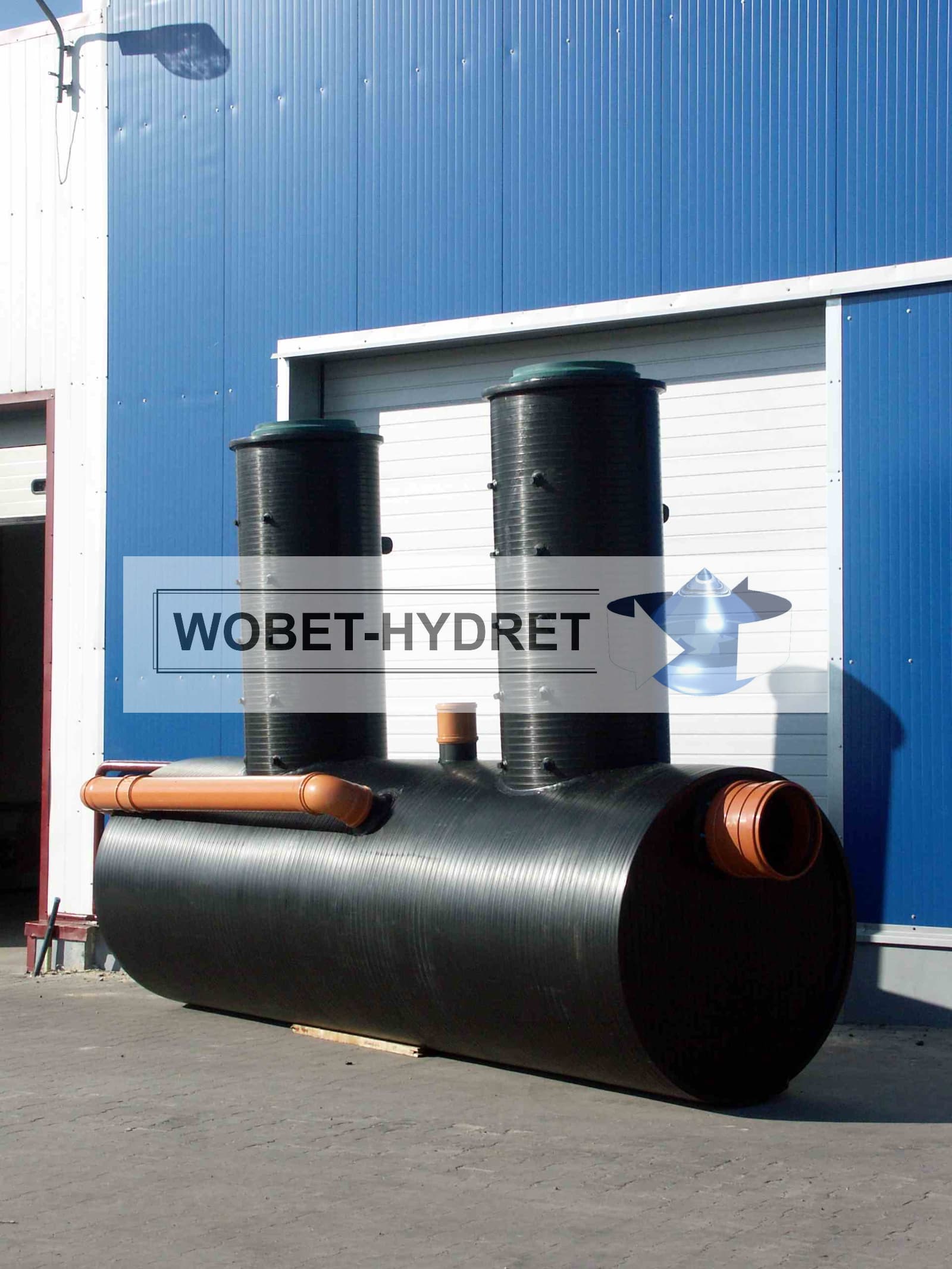

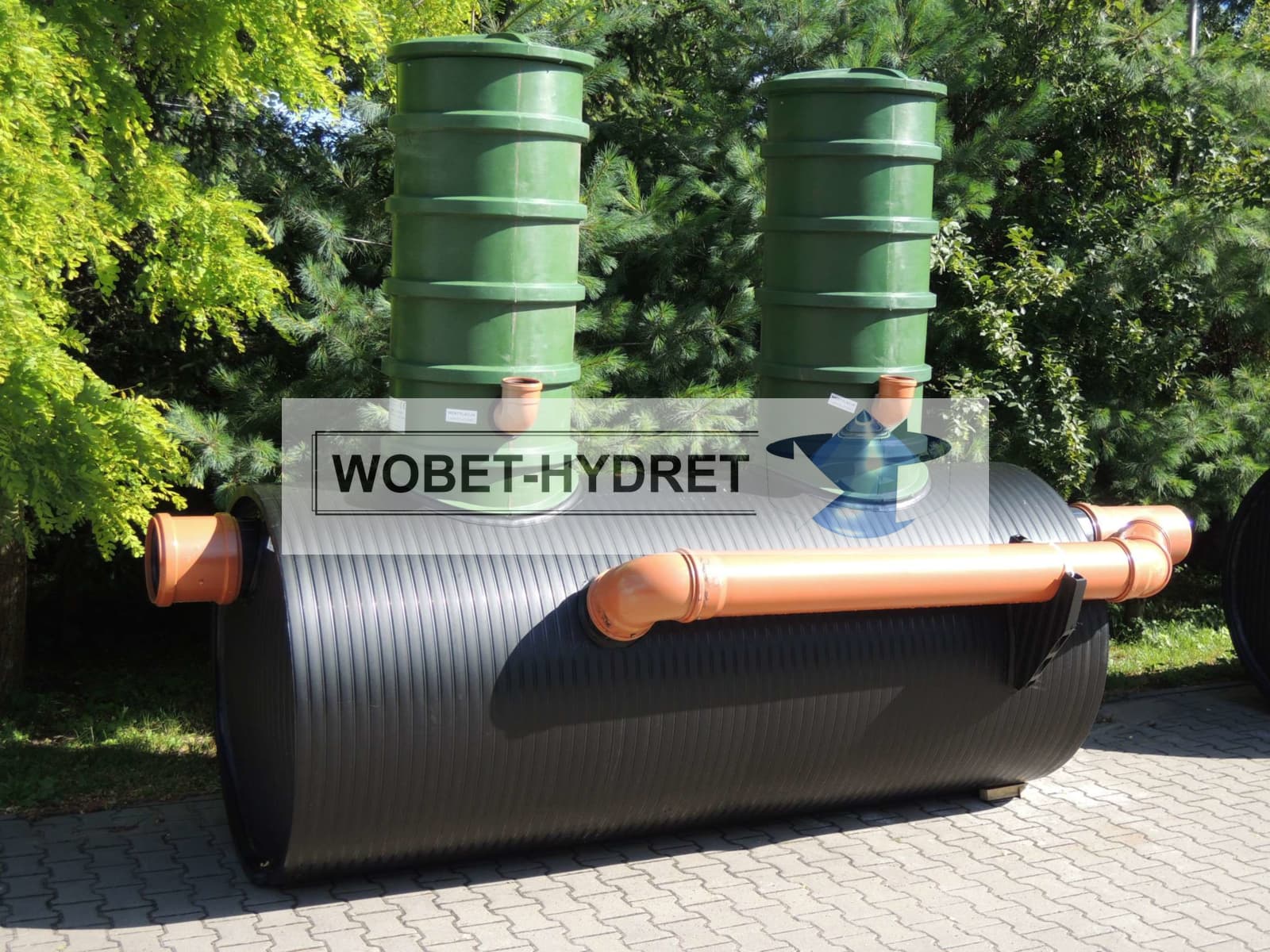

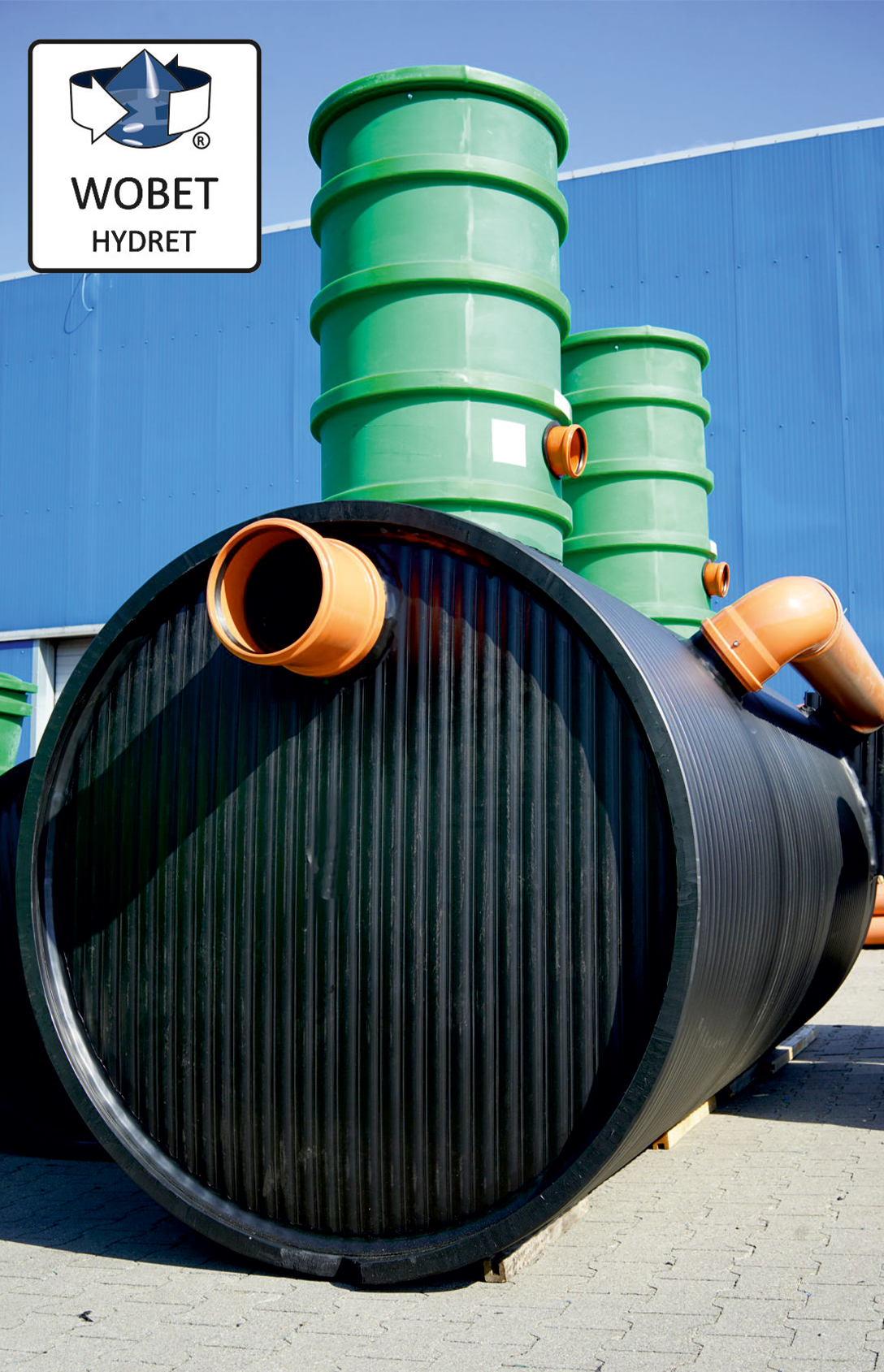

Коалесцентні сепаратори зі зливовим байпасом
Сепаратори типу BSK i TSK у виконанні В і В2 оснащені коалесційною вставкою і відстійником (пісковловлювачем).

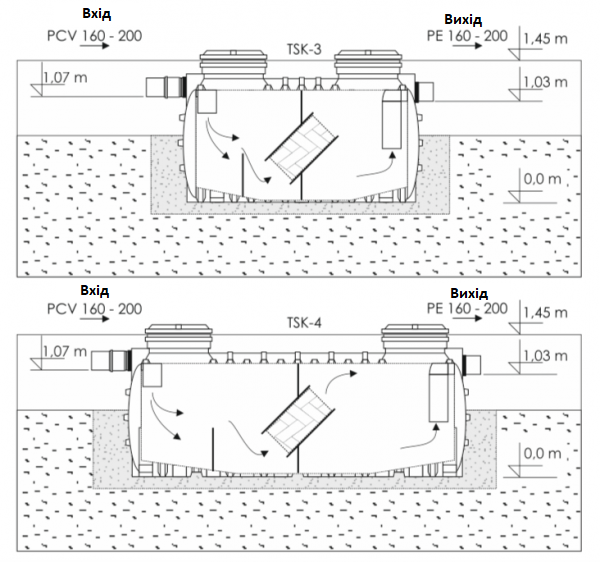

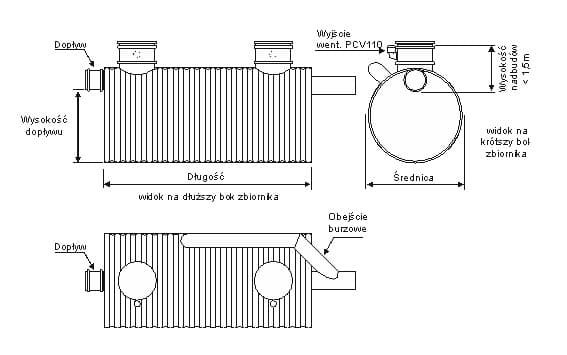

Зразкове креслення сепаратора з двома оглядовими люками:
Гігієнічний сертифікат: B-BK-60210-0177/21
Відповідність стандарту: PN-EN 858-1:2005/A1:2007, Гігієнічний сертифікат: HK/W/0512/01/2013
| Тип сепаратора |
Номінальний потік |
макс. штормовий потік |
Обсяг відстійника |
Обсяг зібраних масел |
Довжина |
Діаметр |
Висота припливу |
Діаметр входу/виходу |
Кількісіть люків |
| - |
l/s |
l/s |
l |
l |
m |
m |
m |
- |
- |
| BSK-6B |
6 |
30 |
1200 |
270 |
2,9 |
1,2 |
1,00 |
160-200 |
2 |
| TSK-6B2 |
6 |
60 |
2000 |
440 |
4,6 |
1,2 |
1,00 |
160-200 |
2 |
| BSK-10B |
10 |
50 |
2000 |
280 |
3,1 |
1,5 |
1,23 |
200-250 |
2 |
| BSK-10B2 |
10 |
100 |
2000 |
280 |
3,7 |
1,5 |
1,15 |
250-315 |
2 |
| TSK-10B2 |
10 |
100 |
4000 |
560 |
5,4 |
1,5 |
1,15 |
250-315 |
2 |
| BSK-15B |
15 |
75 |
3000 |
420 |
4,2 |
1,5 |
1,15 |
250-315 |
2 |
| BSK-15B2 |
15 |
150 |
3500 |
490 |
6,0 |
1,5 |
1,15 |
250-315 |
2 |
| TSK-15B2 |
15 |
150 |
5000 |
700 |
6,5 |
1,5 |
1,15 |
250-315 |
3 |
| BSK-20B |
20 |
100 |
4000 |
560 |
5,4 |
1,5 |
1,15 |
250-315 |
2 |
| BSK-20B2 |
20 |
200 |
4000 |
560 |
6,0 |
1,5 |
1,15 |
250-315 |
2 |
| BSK-30B |
30 |
150 |
3500 |
490 |
6,0 |
1,5 |
1,15 |
250-315 |
2 |
| BSK-30B2 |
30 |
300 |
6000 |
840 |
7,7 |
1,5 |
1,05 |
250-400 |
3 |
| BSK-40B |
40 |
200 |
4000 |
560 |
7,1 |
1,5 |
1,05 |
250-400 |
2 |
| BSK-40B2 |
40 |
400 |
4000 |
560 |
7,1 |
1,5 |
1,05 |
315-400 |
2 |
| BSK-50B |
50 |
250 |
5000 |
700 |
7,1 |
1,5 |
1,05 |
315-400 |
3 |
| BSK-50B2 |
50 |
500 |
5000 |
700 |
7,7 |
1,5 |
1,05 |
315-400 |
3 |
Більш глибокі сепаратори нафтопродуктів(нід стандартна версія)
Сепаратори типу BSK i TSK оснащені коалесційною вставкою і відстійником (пісковловлювачем). Вони також можуть бути оснащені системою зливового байпасу (версії B і B2). Сепаратори стандартно мають 2 оглядових люка. Кожен люків має діаметр 0,8 м, який перед кришкою зменшується до 0,6 м. Кришка має діаметр 0,6 м.
Зразкове креслення сепаратора з двома оглядовими люками:
Гігієнічний сертифікат: B-BK-60210-0177/21
Відповідність стандарту: PN-EN 858-1:2005/A1:2007, Гігієнічний сертифікат: BK/W/0338/01/2018
| Тип сепаратора |
Номінальний потік |
макс. штормовий потік |
Обсяг відстійника |
Обсяг зібраних масел |
Довжина |
Діаметр |
Висота припливу |
Діаметр входу/виходу |
Кількісіть люків |
| - |
л/с |
л/с |
л |
л |
m |
m |
m |
- |
- |
| TSK-6B |
6 |
6 |
2000 |
330 |
3,7 |
1,5 |
1,23 |
200-250 |
2 |
| BSK-10 |
10 |
10 |
2000 |
330 |
3,7 |
1,5 |
1,23 |
200-250 |
2 |
| BSK-10B |
10 |
50 |
2000 |
330 |
3,7 |
1,5 |
1,23 |
200-250 |
2 |
| BSK-10B2 |
10 |
100 |
2000 |
280 |
3,7 |
1,5 |
1,15 |
250-315 |
2 |
| TSK-10B2 |
10 |
100 |
4000 |
560 |
5,4 |
1,5 |
1,15 |
250-315 |
2 |
| BSK-15B |
15 |
15 |
3000 |
420 |
4,2 |
1,5 |
1,23 |
200-250 |
2 |
| BSK-15B2 |
15 |
150 |
3500 |
490 |
6,0 |
1,5 |
1,15 |
250-315 |
2 |
| TSK-15B2 |
15 |
150 |
5000 |
700 |
6,5 |
1,5 |
1,15 |
250-315 |
2 |
| BSK-20B |
20 |
100 |
4000 |
560 |
5,4 |
1,5 |
1,23 |
200-250 |
2 |
| BSK-20B2 |
20 |
200 |
4000 |
560 |
6,0 |
1,5 |
1,15 |
250-315 |
2 |
| BSK-30B |
30 |
150 |
3500 |
490 |
6,0 |
1,5 |
1,15 |
250-315 |
2 |
| BSK-30B2 |
30 |
300 |
6000 |
840 |
7,7 |
1,5 |
1,05 |
250-400 |
2 |
| BSK-40B |
40 |
200 |
4000 |
560 |
7,1 |
1,5 |
1,05 |
250-400 |
2 |
| BSK-40B2 |
40 |
400 |
4000 |
560 |
7,1 |
1,5 |
1,05 |
315-400 |
2 |
| BSK-50B |
50 |
250 |
5000 |
700 |
7,1 |
1,5 |
1,05 |
315-400 |
2 |
| BSK-50B2 |
50 |
500 |
5000 |
700 |
7,7 |
1,5 |
1,05 |
315-400 |
2 |
