Станції біологічної очистки стічних вод ZBS - двошарові

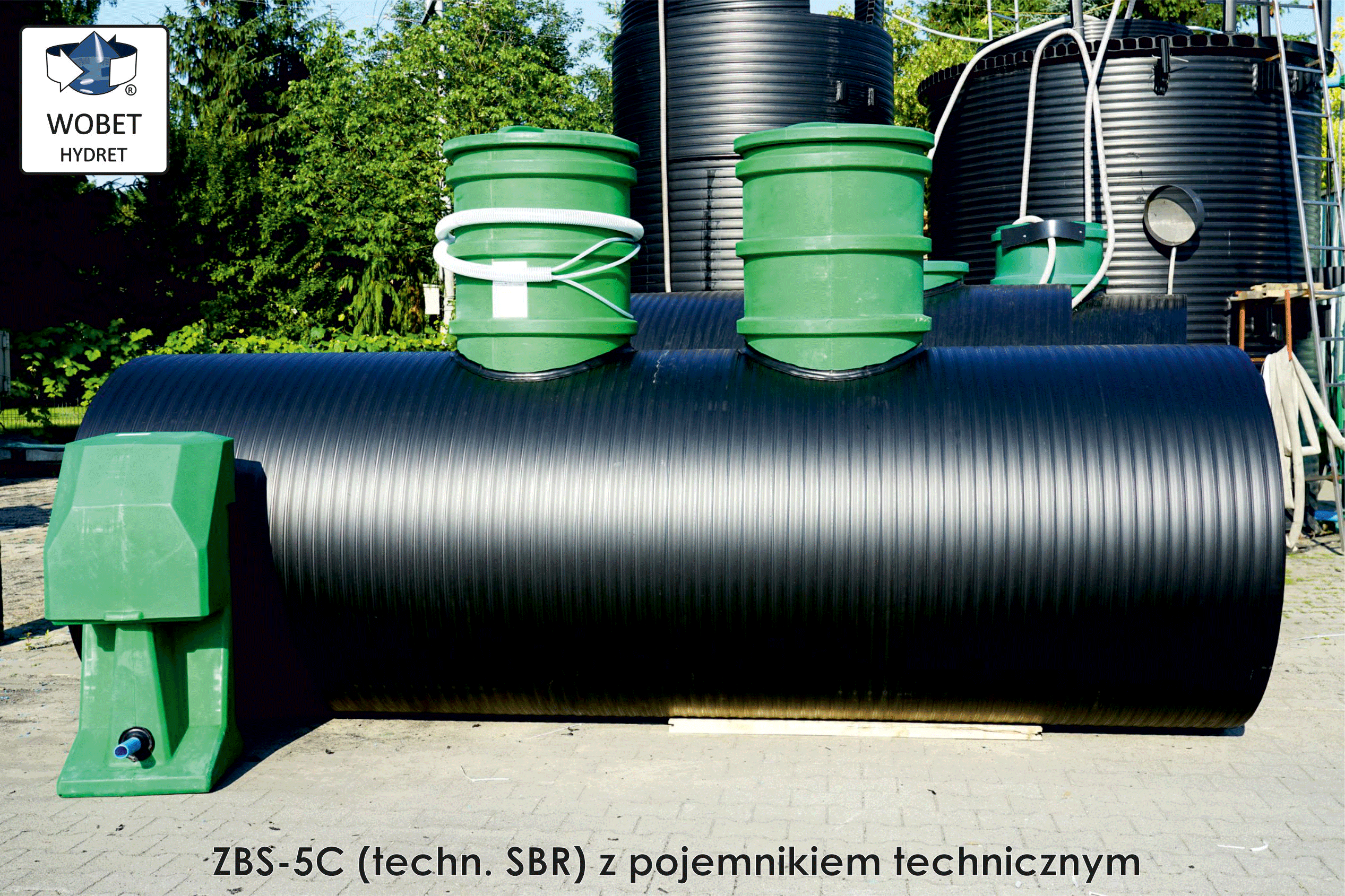

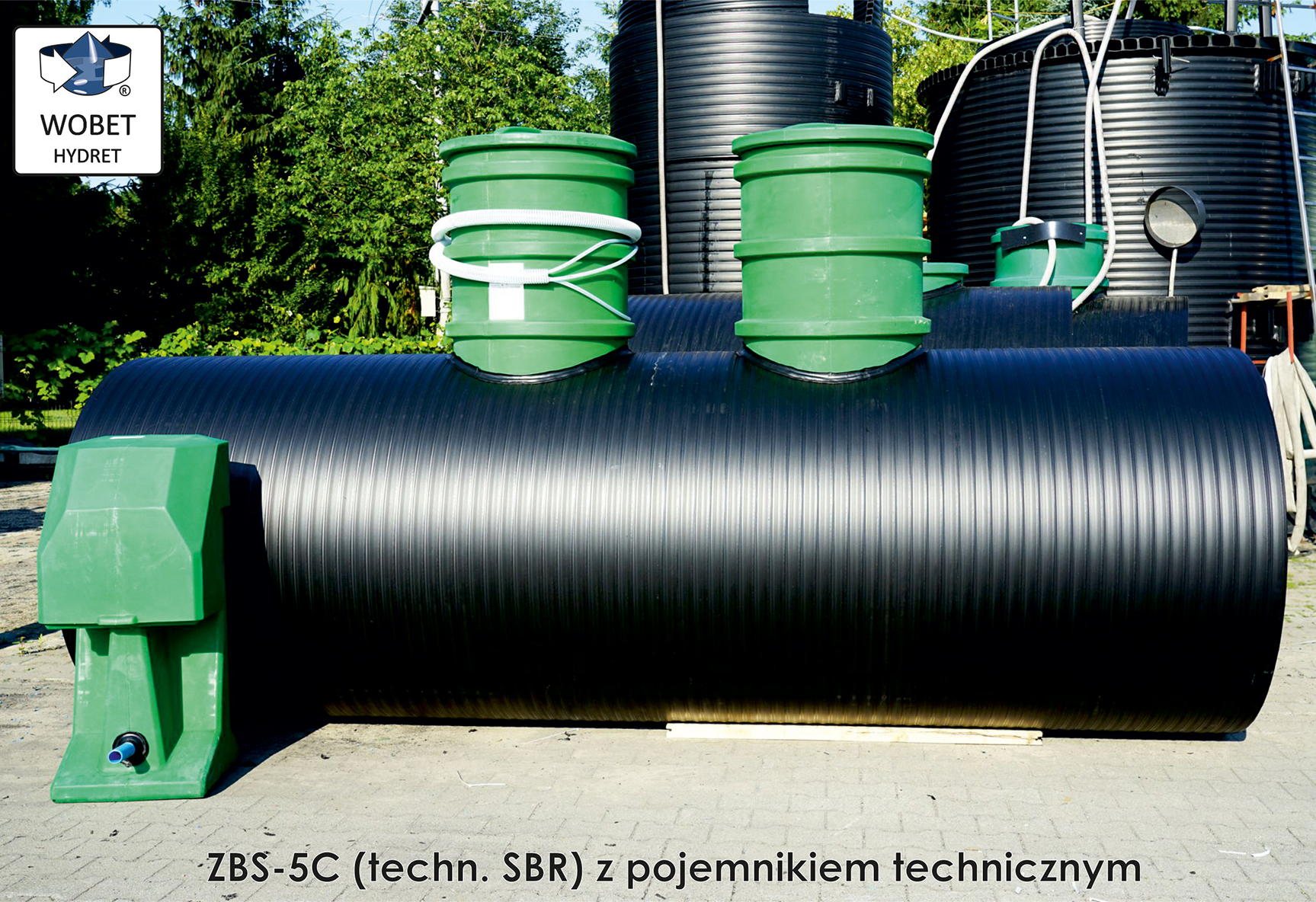

Біологічний реактор ZBS-C ПВЩ



Біологічний реактор ZBS-C ПВЩ двошаровий призначений для очищення соціально-побутових стоків. Працює за технологією SBR (як послідовний реактор періодичної дії), а в стандартній версії має додатковий біологічний шар, що прискорює запуск і підвищує стабільність роботи.

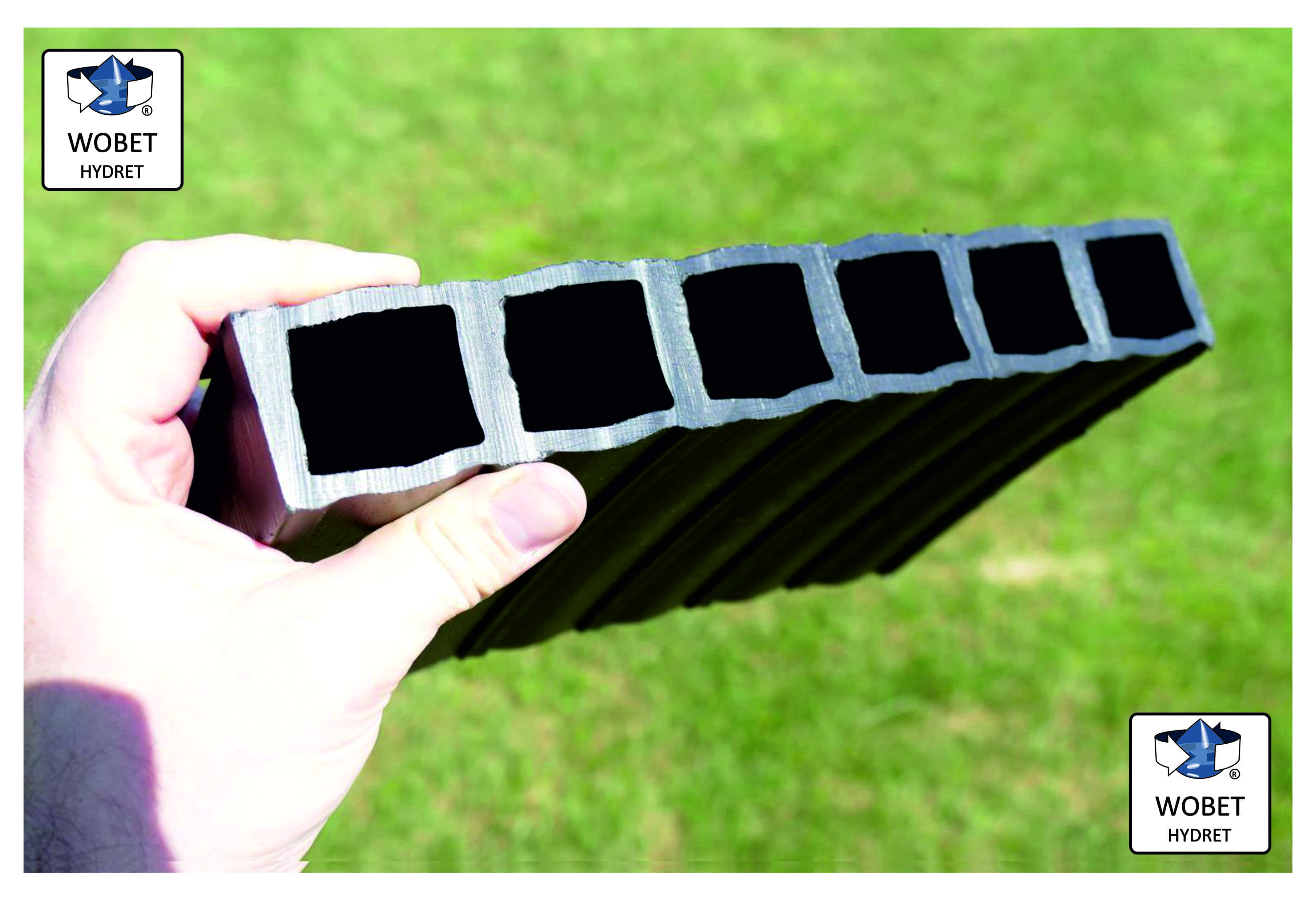

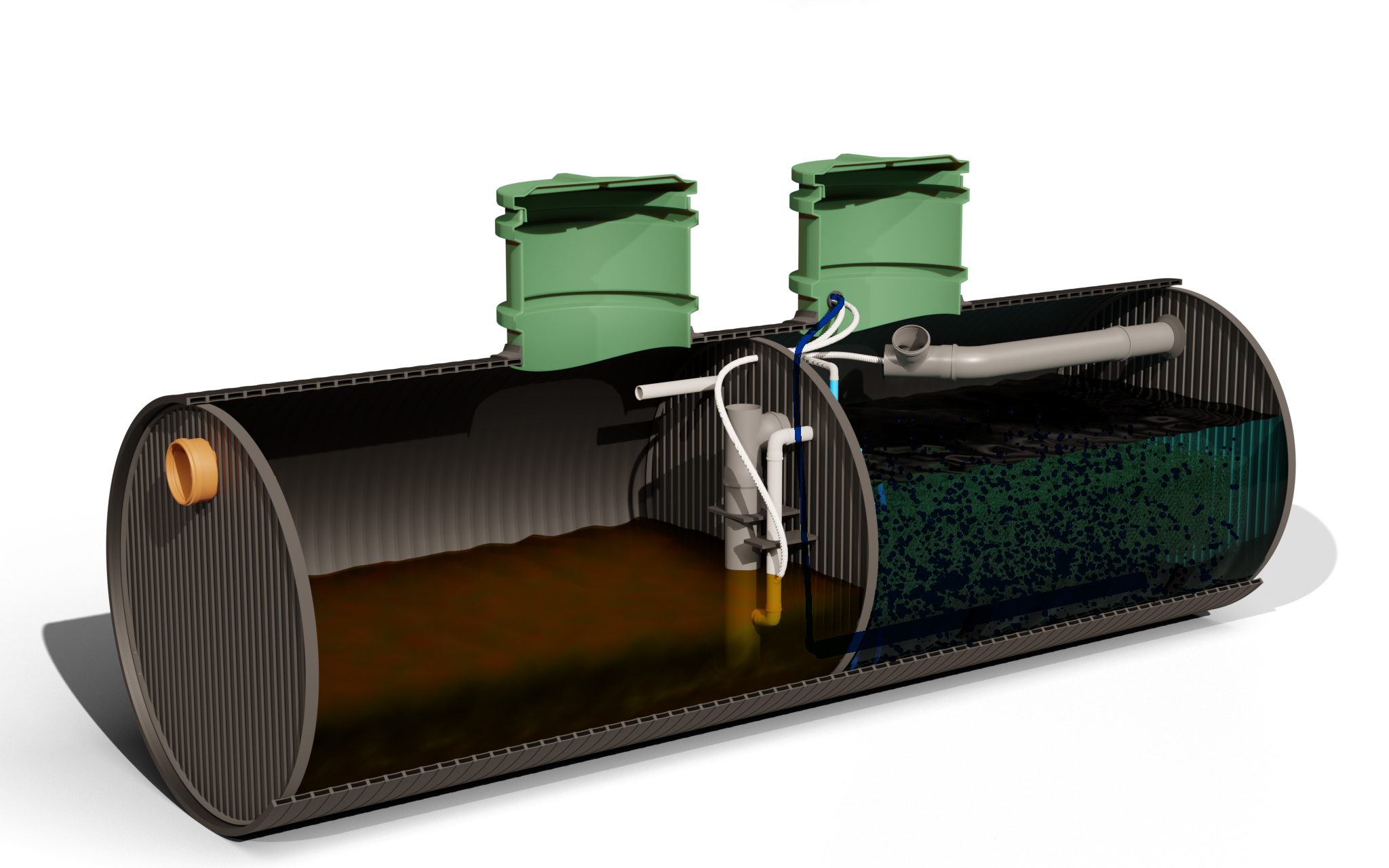

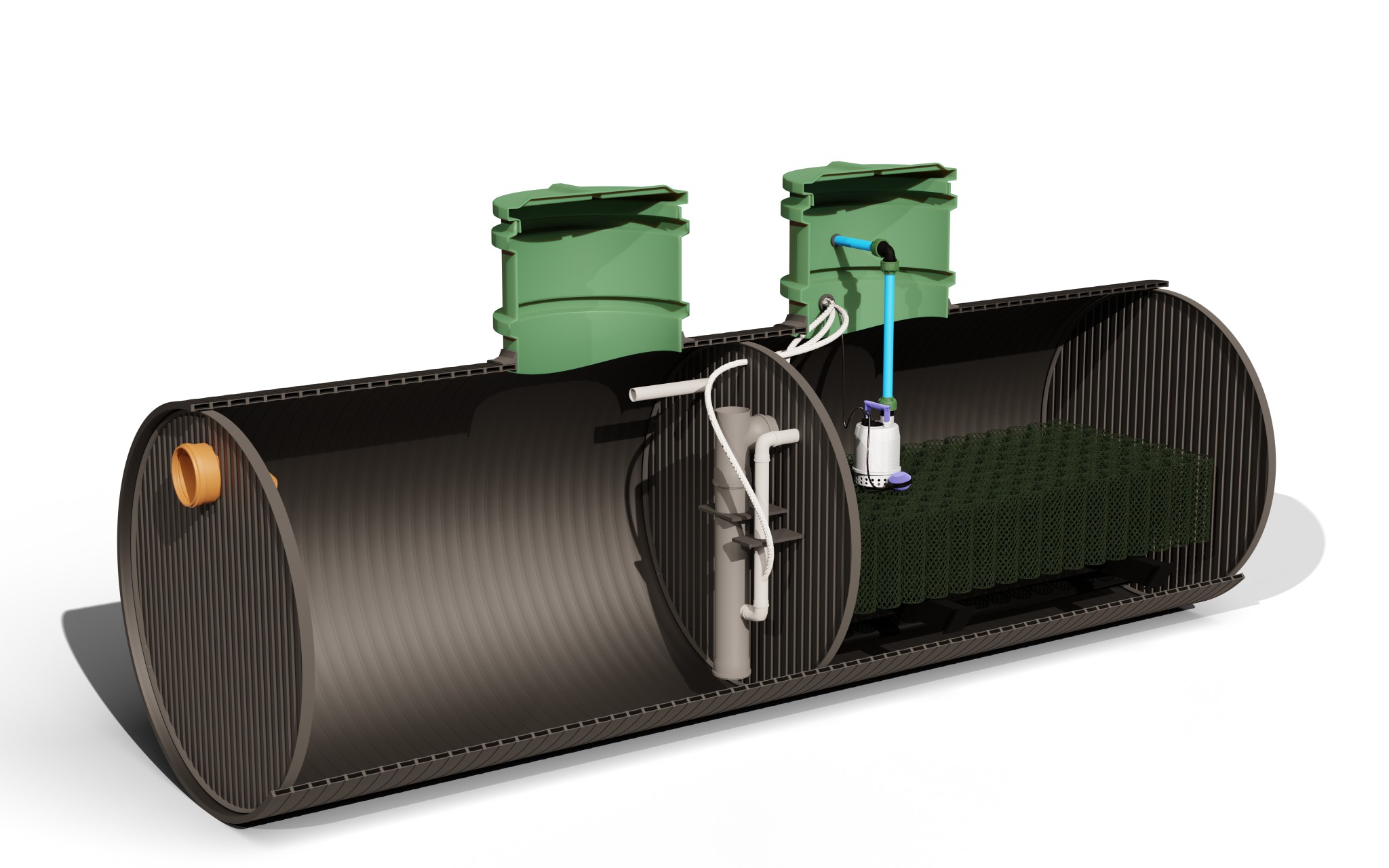

В основі конструкції реактора лежить двошаровий резервуар (підвищеної міцності) з поліетилену високої щільності, розділений (у стандартному виконанні) на камеру утримання та біологічну камеру. Конструкція резервуара дозволяє встановлювати його на більшій глибині і в більш складних грунтових і водних умовах.

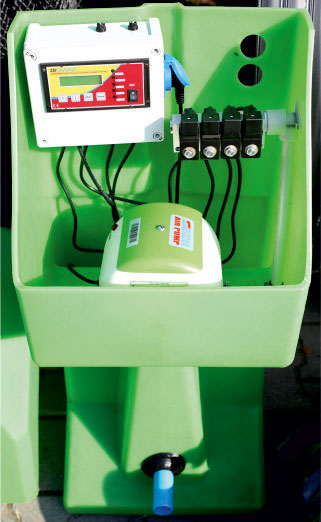

Робота очисної споруди контролюється автоматично через технічний контейнер. 1-фазне живлення підключається до коробки керування роботою очисної споруди.

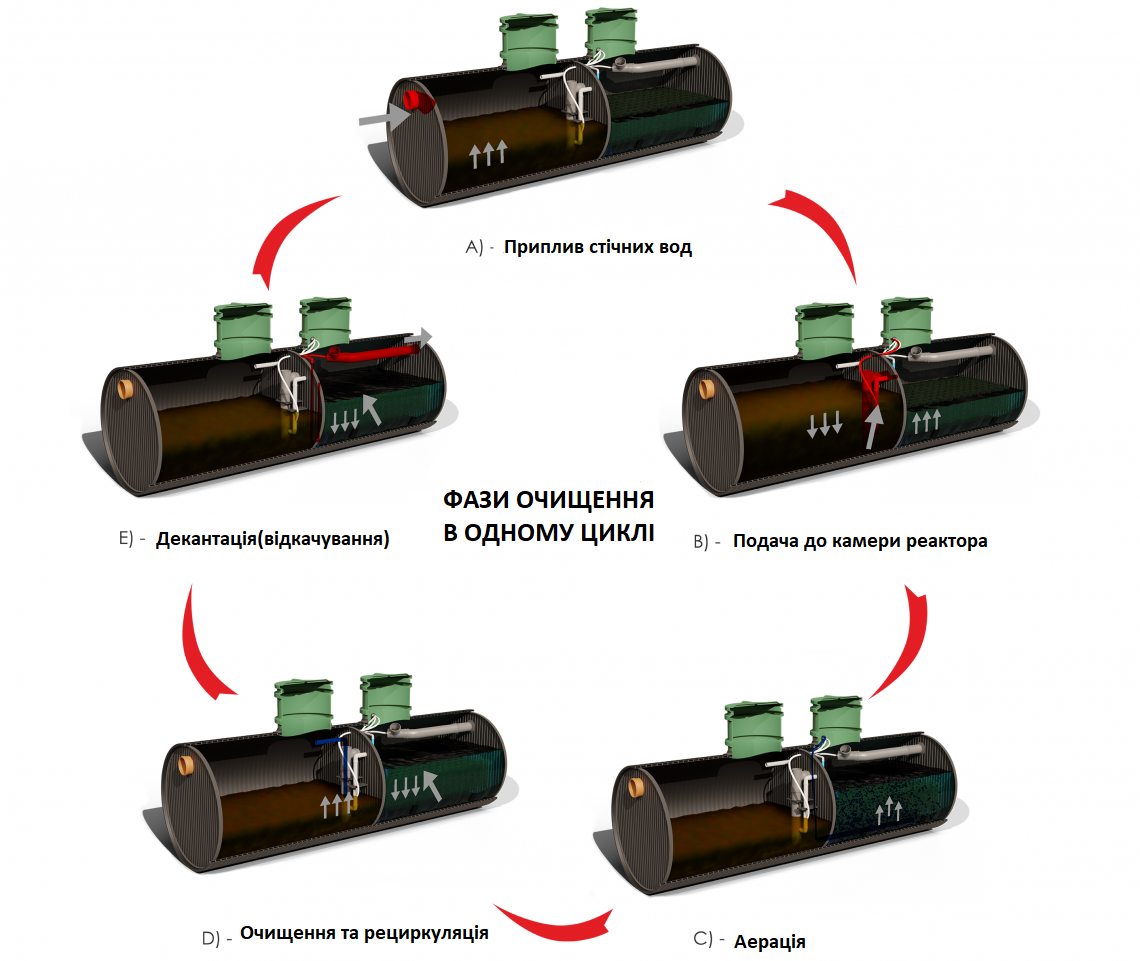

Наочна схема роботи станції біологічної очистки стічних вод

Обладнання включає наступні елементи:

• система дозування (порційне дозування стічної води в біологічну камеру),
• система аерації (оснащена дрібнопухирчастими дифузорами),
• система рециркуляції осаду
• система відкачування


Контроль типу ZBS для очисних споруд оснащений низкою функцій, які дозволяють адаптувати їх до індивідуальних потреб клієнта, наприклад: вибір режиму роботи та режиму відпустки (з рівня основного меню), лічильник MTG тощо .

Крім того, усі дані та вибрані налаштування зберігаються після збою живлення.



Відповідність стандарту: PN-EN 12566-3+A 2:2013

Гігієнічний сертифікат: B-BK-60210-0178/21







Технічні параметри
Тип  Кількість
корситувачів
Добова
пропускна
здатність.
макс.
БПК5
навантаження
неочищених
стічних вод
Загальна є
мність
відкладень
Діаметр
бака
Довжина
бака
Загальна
місткість
- RLM m3/d kg O2/dob m3 m m m
ZBS-5C ≤ 5 0,75 ≤ 0,3 2,0 1,2 3,8 4,0

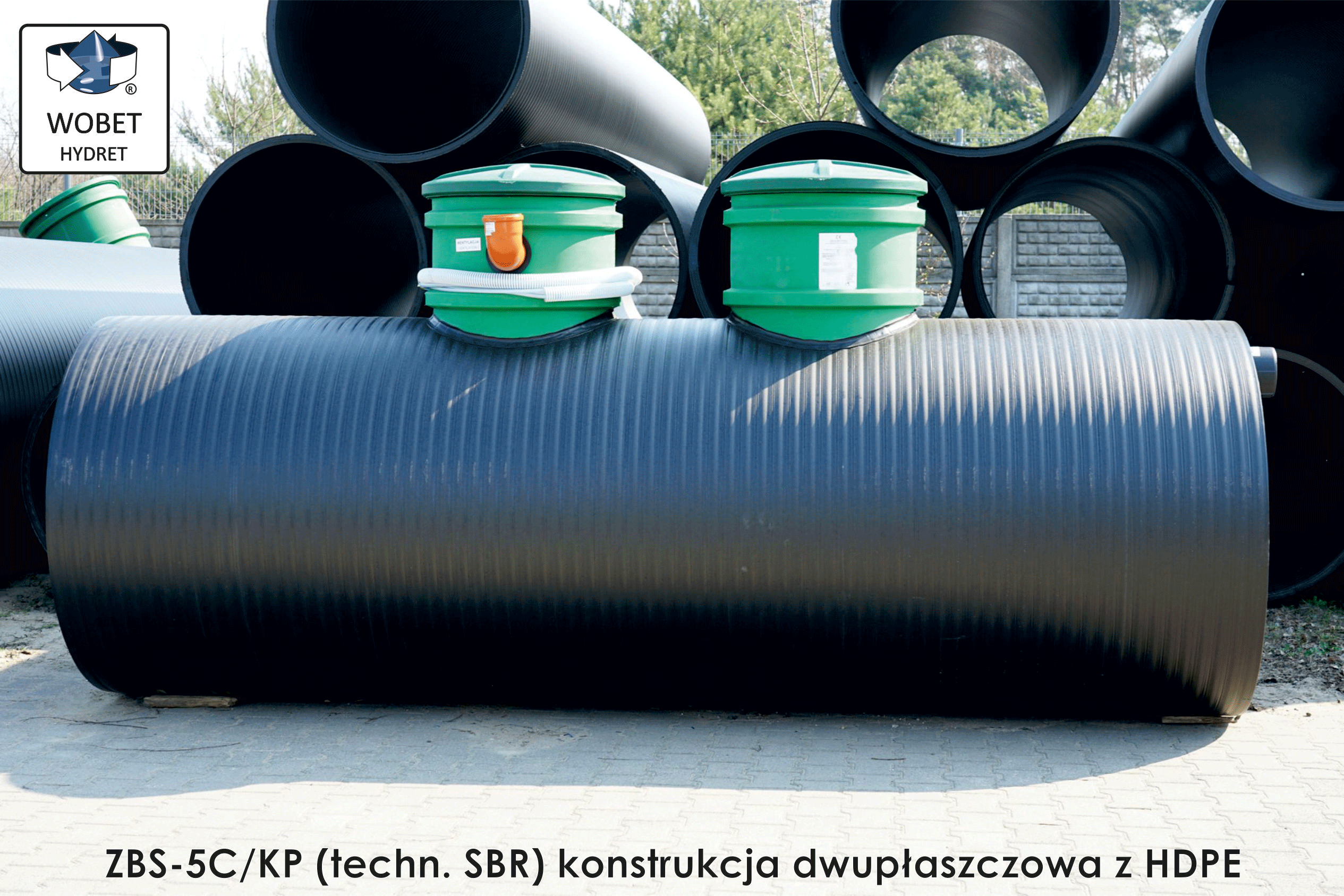

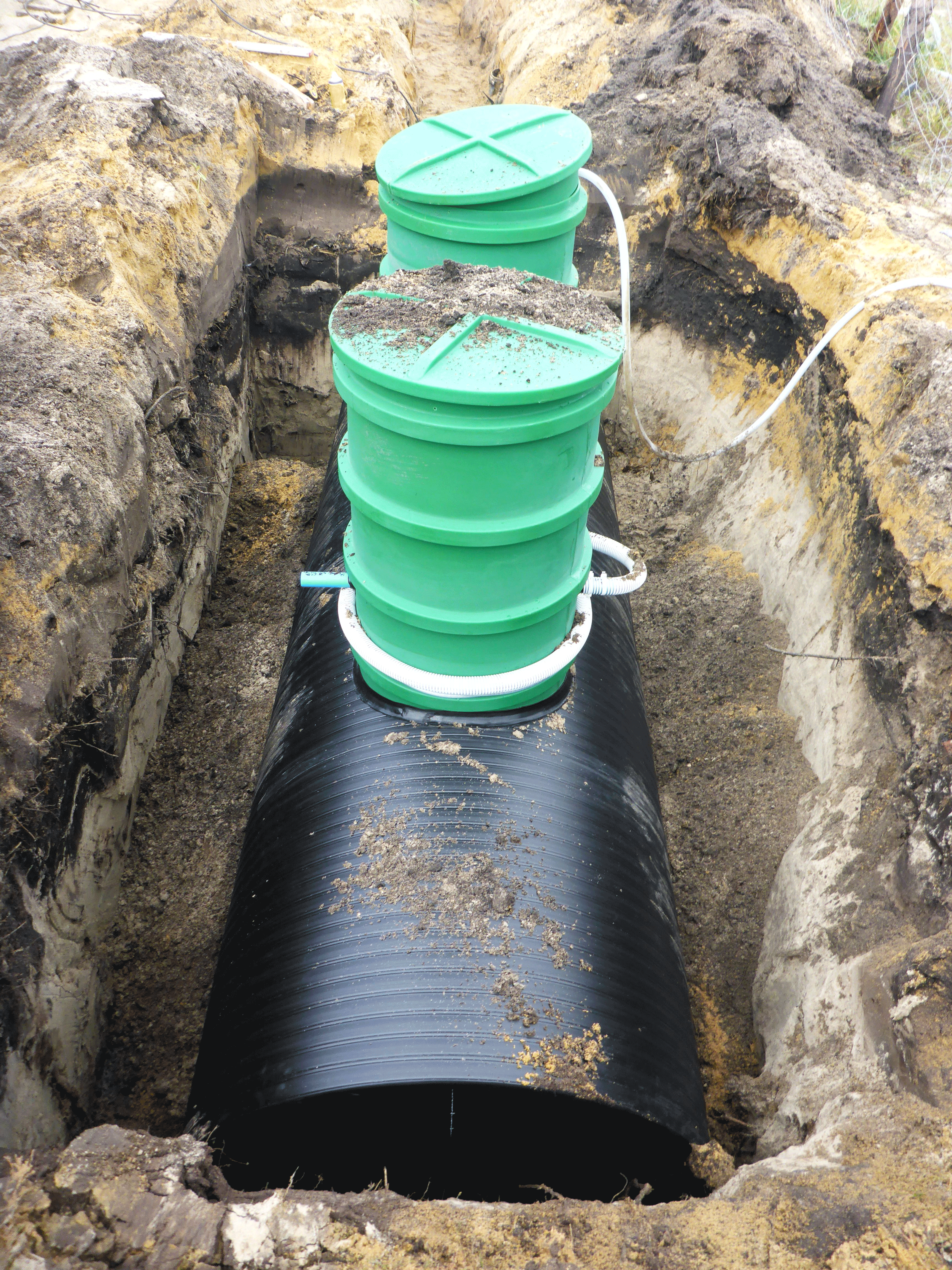

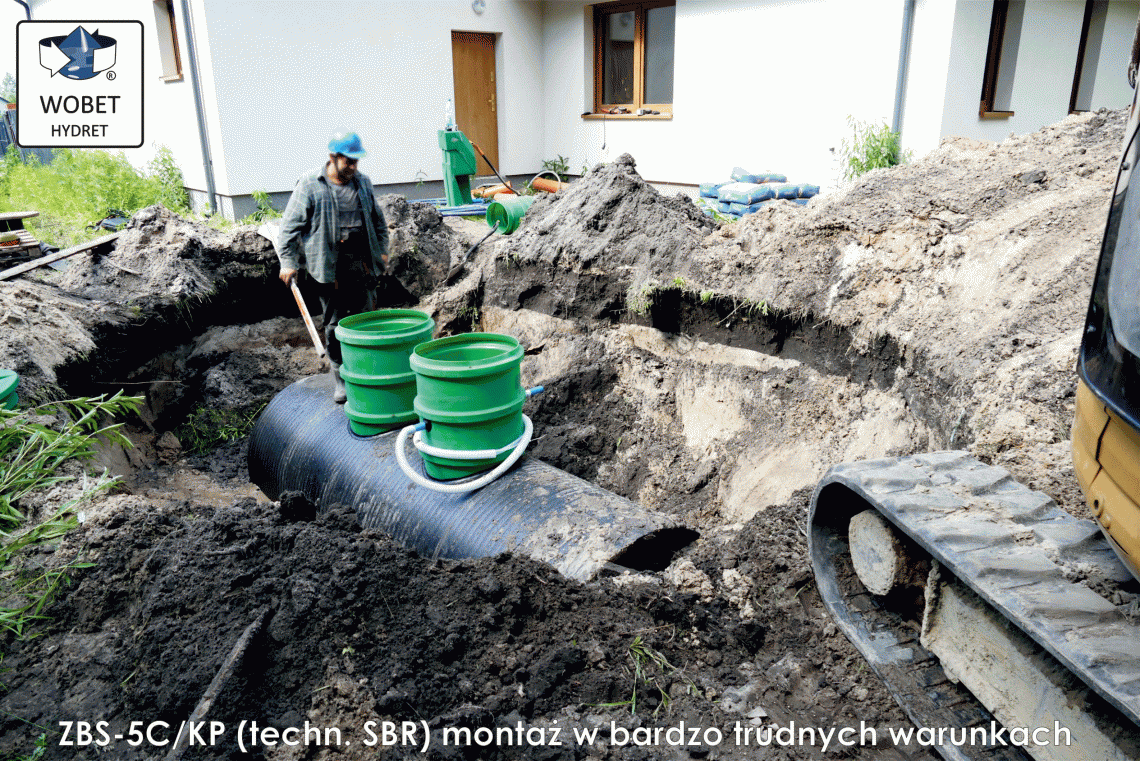

Біологічний реактор ZBS-C/KP ПВЩ двошаровий

Біологічний реактор типу ZBS-C/KP призначений для очищення соціально-побутових стоків. Працює за технологією SBR (як послідовний реактор періодичної дії) і в стандартній версії має додатковий біологічний шар, що прискорює запуск і підвищує стабільність роботи.

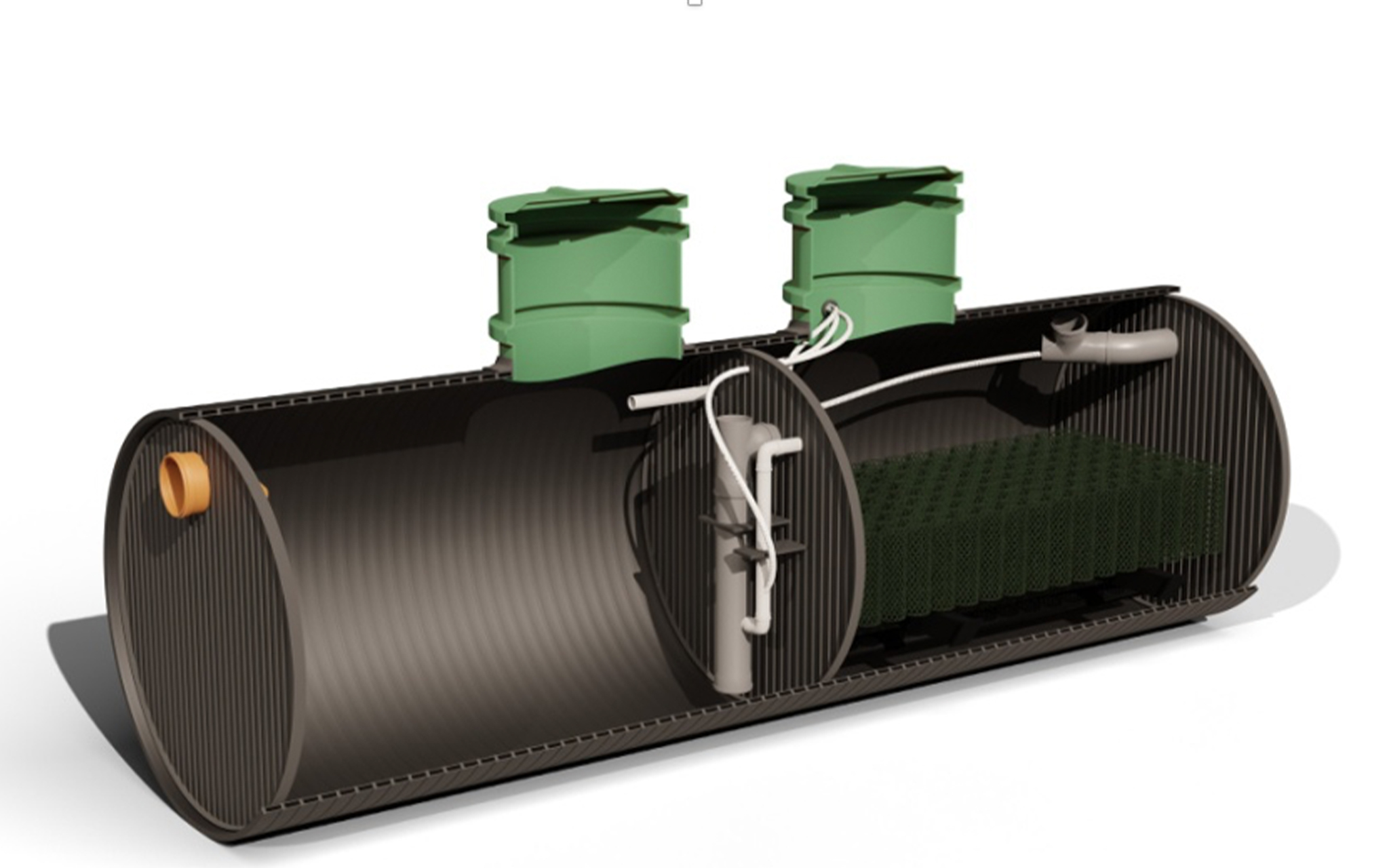

В основі конструкції реактора лежить двошаровий резервуар (підвищеної міцності) з поліетилену високої щільності, розділений (у стандартному виконанні) на камеру утримання та біологічну камеру.

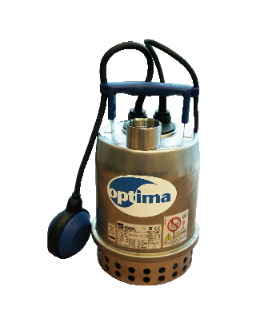

Робота очисної споруди контролюється автоматично через технічний контейнер. Однофазне живлення підключено до блоку керування роботою очисної споруди та насоса EBARA OTPIMA MA (0,25 кВт).



Використання насоса дозволяє:
• скидання очищених стічних вод на більшу відстань,
• дренаж в насипу або зменшення його глибини (при високому рівні грунтових вод).
• зменшення глибини дренажу (при глибокому встановленні бака очищувача)



Обладнання включає наступні елементи:
• система дозування (порційне дозування стічної води в біологічну камеру),
• система аерації (оснащена дрібнопухирчастими дифузорами),
• система рециркуляції осаду,
• насосна система - (насос EABAR OPTIMA MA з нержавіючої сталі)



Контроль типу ZBS для очисних споруд оснащений низкою функцій, які дозволяють адаптувати їх до індивідуальних потреб клієнта, наприклад: вибір режиму роботи та режиму відпустки (з рівня основного меню), лічильник MTG тощо .

На станції біологічної очистки ZBS-C/KP встановлено насос, який замінює насосну станцію очищених стічних вод. Робота насоса також контролюється контролером, але це більш розширена модель, ніж у стандартній ZBS.



Відповідність стандарту: PN-EN 12566-3+A2:2013
Гігієнічний сертифікат: B-BK-60210-0178/21





Технічні параметри
Тип Кількість
корситувачів
Добова
пропускна
здатність.
макс.
БПК5
навантаження
неочищених
стічних
вод
Загальна
ємність
відкладень
Діаметр
бака
Довжина
бака
Загальна
місткість
- PE м3/доба кг O2/доба  m3  m m3
ZBS-5C/KP ≤ 5 0,75 ≤ 0,3 2,0 1,2 3,8 4,0

Біологічний реактор - ZBS ПВЩ двошаровий з дозуванням коагулянту

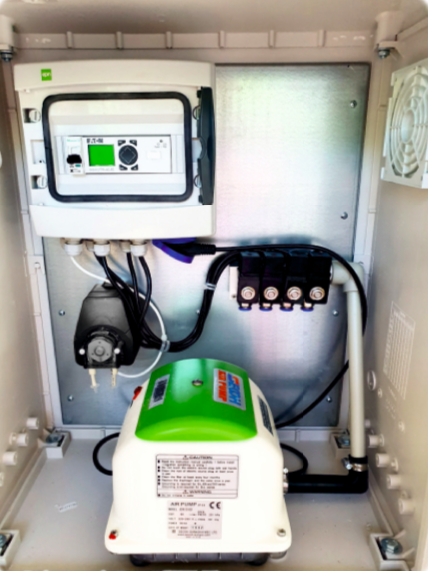

Очисна станція ZBS працює за технологією SBR і в описаному варіанті оснащена технічною ємністю, розширеною системою дозування коагулянту PIX.

Переваги використання очисної споруди з дозуванням коагулянту:
• підвищена стабільність роботи
• можливість складання в агломерації
• зниження вмісту фосфору та азоту
• повністю автоматичний процес дозування (окремий насос)
• Управління логічним модулем PLC
• можливість розширення системи модулем зв'язку GSM
• розміщення ємності з коагулянтом у легкодоступному місці (в технічній тарі)





Автоматично дозується коагулянт PIX, що забезпечує осадження фосфатів (дефосфатування), які в аеробній фазі (аерація) використовуються бактеріями як джерело енергії. Коагулянт PIX також підтримує процес седиментації осаду. Під час відстоювання мул опускається на дно ємності.

У цій фазі також відбувається автоматичне видалення азоту, тобто денітрифікація. В результаті осідання мул опиняється на дні ємності, а очищені стоки – у верхній її частині.

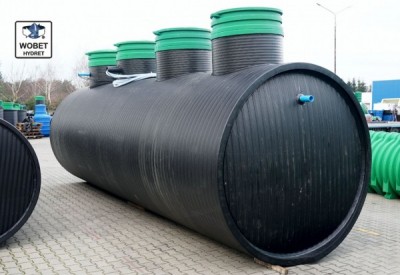

Приклади моделей, що входять до таблиць.



Технічні параметри
Тип очищувача
з дозуванням коагулянту
Кількість
користувачів
Ємність
резервуара
для коагулянту
Кількість
насосів
коагулянту
GSM
модуль

Додаткове
обладнання,
наприклад,
насос

Конструкція
- PE Літрів Шт.
ZBS-5C ≤ 5 25 1 На вибір - двошарова
ZBS-5C / KP ≤ 5 25 1 На вибір 1 x EBARA двошарова
ZBS-12C ≤ 12 25 1 На вибір 1 x EBARA двошарова
ZBS-20C ≤ 20 25 1 На вибір 2 x EBARA двошарова
ZBS-30C ≤ 30 50  1 На вибір 2 x EBARA  двошарова
ZBS-40C ≤ 40 50  1 Стандартно 2 x EBARA  двошарова
